32 İnç Bagaj Vakum Şekillendirme Makinesi

Uygulama kapsamı:
Vakum şekillendirme, PC, PC/ABS, ABS, PP vb. gibi tramvay bagaj kasasının termoformu için uygundur.
Uygulama endüstrisi:
Bagaj bavul endüstrisi
ABS kasası maks. çıkış (adet / saat) 20/24/28 inç için 110/105/90
PC kasası maks. çıkış (adet / saat) 20/24/28 inç için 85/80/70

Miktar：
Kullanılabilirlik Durumu:





Sor Soru Çubuğuna Ekle

Model：
RB-A8-5
ürün markası：
RBT
Ürün Kodu：
84774090

Önceki:

Sonraki:

Vakum termoform makinesi Bavul için Vakum Şekillendirme Blister Makinesi Bagaj için Plastik Termoform Makinesi 32 inç bagaj için polikarbonat vakum şekillendirme Blister Makinesi polikarbonat vakum şekillendirme Tam Otomatik ABS PC Plastik Levha Şekillendirme makinesi Tam Hat Üretim ABS PC Bagaj Çantası Yapma Makinesi Plastik Levha Termoform Makinesi Plastik Bagaj Makinaları

Ürün Açıklaması

Teknik parametre

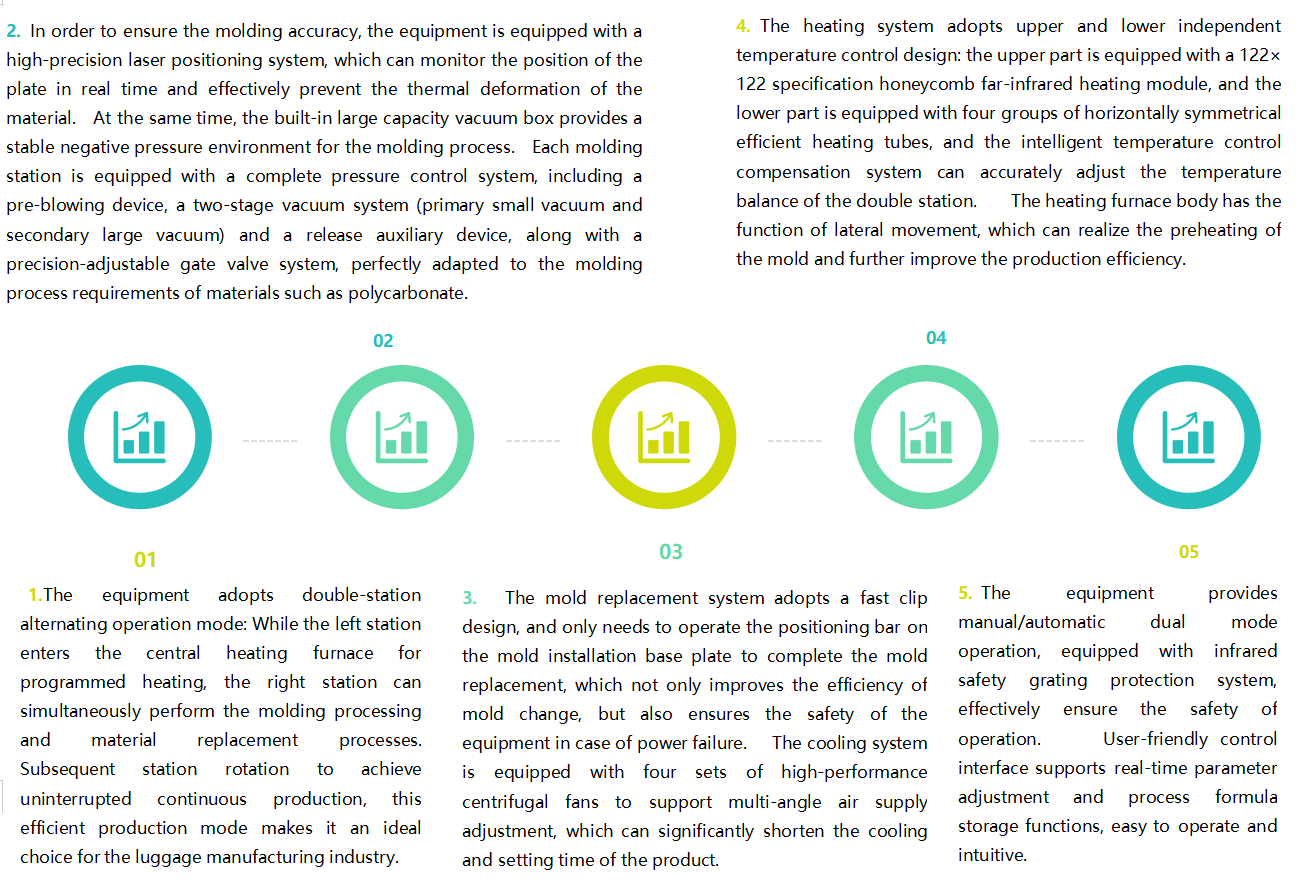

Bu, gelişmiş şekillendirme sistemini, hassas ısıtma sistemini ve akıllı kontrol sistemini birleştiren profesyonel bir vakumlu termoform ekipmanıdır.

1.İki istasyonlu alternatif çalışma modu

Ekipman, sol ve sağ istasyonlarda dönüşümlü çalışma tasarımını benimser: sol istasyon ısıtma programına göre merkezi ısıtma fırınına girerken, sağ istasyon aynı anda şekillendirme işleme ve malzeme değiştirme işlemlerini gerçekleştirebilir. İstasyon rotasyonu sayesinde kesintisiz üretim sağlanır ve bu da onu bagaj kutusu üretimi için ideal bir çözüm haline getirir.

2. Hassas Güvence Sisteminin Oluşturulması

Ekipman, levha malzemenin konumunu gerçek zamanlı olarak izleyebilen ve malzemenin termal deformasyonunu etkili bir şekilde bastırabilen yüksek hassasiyetli bir lazer konumlandırma sistemi ile donatılmıştır. Büyük kapasiteli vakum odası, şekillendirme işlemi için stabil bir negatif basınç ortamı sağlar. Her şekillendirme iş istasyonu, bir ön üfleme cihazı, iki aşamalı bir vakum sistemi (başlangıç aşamasında küçük vakum + ikincil aşamada büyük vakum) ve hassas bir şekilde ayarlanabilen akış valfi sistemi ile birlikte polikarbonat gibi malzemelerin şekillendirme prosesi gereksinimlerini mükemmel şekilde karşılayan bir kalıptan çıkarma yardım cihazı dahil olmak üzere eksiksiz bir basınç kontrol sistemi ile donatılmıştır.

3. Hızlı kalıp değişimi ve verimli soğutma sistemi

Kalıp değiştirme sistemi hızlı kilitleme tasarımını benimser. Kalıp, kalıp kurulumu taban plakası üzerindeki konumlandırma çubuklarının çalıştırılmasıyla kolayca değiştirilebilir. Soğutma sistemi, çok açılı hava besleme ayarını destekleyen, ürünlerin soğuma ve şekillendirme süresini önemli ölçüde azaltan dört set yüksek performanslı santrifüj fanla donatılmıştır.

4. Bağımsız Sıcaklık Kontrollü Isıtma Sistemi

Isıtma sistemi, üst ve alt kısımlar için bağımsız bir sıcaklık kontrol tasarımını benimser: üst kısım 122x122 boyutlu petek uzak kızılötesi ısıtma modülüyle donatılmıştır ve alt kısımda dört set yatay simetrik yüksek verimli ısıtma tüpü bulunur. Akıllı sıcaklık kontrolü dengeleme sistemi, iki iş istasyonunun sıcaklık dengesini hassas bir şekilde ayarlayabilir. Yanal hareket fonksiyonuna sahip ısıtma fırını gövdesi aynı zamanda kalıbın ön ısıtılmasını sağlayarak üretim verimliliğini daha da artırabilir.

5. Çift modlu çalışma ve güvenlik koruması

Ekipman hem manuel hem de otomatik çalışma modlarını destekler ve kızılötesi güvenlik perdesi koruma sistemi ile donatılmıştır. Kullanıcı dostu kontrol arayüzü, gerçek zamanlı parametre ayarlama ve proses formülü depolama fonksiyonlarına olanak tanıyarak işlemi sezgisel ve kolay hale getirir.

HAYIR.	Öğe	Model
HAYIR.	Öğe	RB-A8-1 (20 inç)	RB-A8-2 (24 inç)	RB-A8-3 （28 inç）	RB-A8-4 （30/32 inç）
1	Boyut	2863 × 1700 × 2520mm	3187 × 1755 × 2520mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630mm
2	Ağırlık	2000kg	2350kg	2600kg	2800kg
3	Güç voltajı	3-380V (3 faz 5 hat)	3-380V (3 faz 5 hat)	3-380V (3 faz 5 hat)	3-380V (3 faz 5 hat)
4	Sıklık	50Hz	50Hz	50Hz	50Hz
5	Toplam güç	38kW	50kw	59kw	59kw
6	Isıtma gücü	35kW	48kw	56kw	56kw
7	Isıtma Tuğla Özellikleri	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	Isıtma Tüpü Özellikleri	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw
9	Üst elektrik fırını spesifikasyonu	(iç) 680980110mm	(iç) 815* 1005* 110mm	(iç) 950* 1130* 110mm	(iç) 1039* 1241* 110mm

10	Üst elektrik fırını (Isıtma Tuğla Düzenlemesi)	5*7	6*8	7*8	7*9
11	Alt elektrikli fırının özellikleri (tuğla)	(iç) 68098045mm	(iç) 815100545mm	(iç) 946103545mm	(iç) 1039124145mm
12	Alt elektrikli fırın (ısıtma tuğlası düzenlemesi)	5*6	6*7	7*8	7*9
13	Alt fırın (Isıtma Tüpü Düzenlemesi)	8+4+2 (Dikey )	10+4+2 （ dikey）	14+4+2( Dikey)	16+4+2(Dikey )
14	Vakum kapasitesi	0.2m³	0.3m³	0.35m³	0.4m³
15	Vakum basıncı	-0.07 ~ 0.09mpa
16	Maksimum plastik sayfa spesifikasyonu (l*w)	830*610mm	960*747mm	960*885mm	1085*885mm
17	Maksimum kalıp boyutu (lwh)	600* 420* 190mm	690* 510* 190mm	780* 600* 190mm	840* 640* 190mm
18	Maksimum çerçeve boyutu (l*w)	680*500mm	780*600mm	880*700mm	1035*830mm
19	Sayfa malzemesi ve kalınlığı	ABS 、 PC vb. ； 1-4mm
20	ABS kasası maks. çıktı (adet / saat)	110	105	90	80
21	PC Case Max. Çıktı (PCS /s)	85	80	70	60
22	Hava basıncı	0.65 ~ 0.75
23	Hava tüketimi	550l/dk	650l/dk	800l/dk	900l/dk
24	Güç özellikleri	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE
25	Güç hattı	4- 16mm²*1- 10mm²	4- 16mm²*1-10mm²	4-35mm²*1- 16mm²

Konfigürasyon

HAYIR.	Öğe	Menşe/Marka	Söz
1	Isıtma tuğlası	Çince
2	Pnömatik eleman	Tayvan Airtac
3	Sıcaklık Kontrol Modülü	Şangay Aoyi	Modüler voltaj ayarlaması
4	Plc	Sünnet
5	Dokunmatik ekran	Shenzhen Weinview
6	Seyahat Anahtarı, İndüksiyon Anahtarı	Japonya Omron
7	Sürüş motoru	Shenzhen Yankong	Hassas basamaklı motor
8	Elektrikli eleman	Fransa Schneider/Zhejiang Zhengtai
